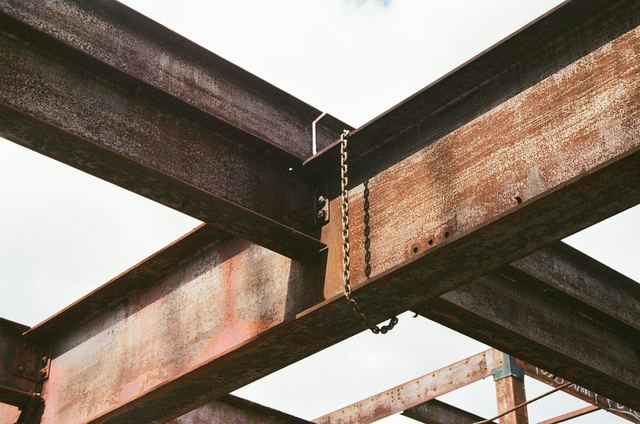

Une poutre IPN est un profilé d’acier en forme de I qui reprend les charges d’un mur porteur lorsqu’on y perce une ouverture. Son profil, sa longueur et ses appuis se déterminent par un calcul de structure, confié à un bureau d’études ou à un ingénieur, jamais à l’œil ni à un tableau trouvé en ligne.
IPN, IPE, HEA : reconnaître les profils
Dans le langage courant, « IPN » désigne n’importe quelle poutre métallique en I. Les professionnels distinguent pourtant plusieurs familles de profilés laminés. L’IPN, profil normal ancien, a des ailes à faces inclinées, plus épaisses près de l’âme. L’IPE, profil européen, a des ailes parallèles d’épaisseur constante : à hauteur égale, il est en général plus léger pour une résistance comparable, et ses ailes droites facilitent les assemblages boulonnés. C’est le profil le plus employé aujourd’hui dans les ouvertures de murs.
Les HEA, HEB et HEM, dits à larges ailes, ont une forme plus carrée. Ils sont plus lourds, mais tiennent davantage pour une hauteur donnée, ce qui sert quand la hauteur sous plafond est comptée et que la poutre doit rester mince. Le vocabulaire utile : l’âme est la partie verticale centrale, les ailes sont les parties horizontales en haut et en bas, et la hauteur du profil est le chiffre qui suit son nom.
Pourquoi la section se calcule et ne se devine pas
Un mur porteur transmet vers le sol tout ce qui se trouve au-dessus : planchers, cloisons, charpente, couverture, parfois un étage entier, plus les charges d’usage et, selon la région, la neige. Ouvrir ce mur, c’est obliger ces charges à contourner le vide par la poutre, puis à descendre par deux points d’appui concentrés. La poutre doit résister sans rompre, mais aussi sans trop fléchir : une flèche excessive fissure les cloisons et les carrelages de l’étage, même si l’acier tient.
Le dimensionnement dépend donc de la portée, de la nature et de l’état des planchers, de la descente de charges complète jusqu’aux fondations, et de la qualité de la maçonnerie qui recevra les appuis. Deux maisons d’apparence voisine peuvent appeler des profils très différents. C’est la raison de l’intervention d’un bureau d’études structure ou d’un ingénieur : il relève l’existant, calcule selon les règles de l’Eurocode 3 pour l’acier, et remet une note de calcul et un plan d’exécution. Les tableaux de portées qui circulent sur internet ignorent tous ces paramètres et ne doivent servir à rien de plus qu’à se faire une idée du vocabulaire.
Prenons une maison des années soixante dont le propriétaire veut réunir cuisine et séjour. L’ingénieur découvre que le mur reçoit aussi une poutre de l’étage et la souche de cheminée. Son calcul conduit à un profil plus haut que prévu et à un renforcement de la fondation sous un des appuis. Sans cette étude, la poutre aurait été posée, et les désordres seraient apparus des mois plus tard.
Les étapes d’une ouverture de mur porteur
- Diagnostic et étude de structure : visite, descente de charges, choix du profil et des appuis, plan d’exécution.
- Démarches : accord de la copropriété le cas échéant, déclaration en mairie si la façade est modifiée, vérification des assurances.
- Étaiement : des étais et des chevalements traversant le mur soutiennent les planchers avant toute démolition.
- Saignée et pose : ouverture d’une saignée au-dessus de la future baie, mise en place de la poutre (souvent deux profilés jumelés de part et d’autre dans un mur épais, reliés par des boulons et des entretoises), calage sur les appuis.
- Bourrage : le vide entre la poutre et la maçonnerie au-dessus est rempli au mortier sans retrait, pour que la charge se reporte sans tassement.
- Démolition du mur sous la poutre, une fois le mortier pris, puis retrait progressif des étais au délai prescrit.
- Protection et finitions : protection contre le feu et la corrosion, encoffrement, enduit.
Appuis, sommiers et platines : là où la charge descend
Une poutre bien calculée posée sur un appui fragile ne sert à rien. Aux extrémités, la charge se concentre sur une petite surface que la maçonnerie, surtout en brique creuse, en moellons ou en parpaing creux, ne supporte pas toujours. Le bureau d’études prévoit alors un sommier, un bloc de béton armé coulé sous chaque extrémité qui répartit la charge, ou une platine métallique, parfois des poteaux qui descendent jusqu’au sol. La longueur d’appui de la poutre dans le mur fait partie du calcul.
Sous les appuis, la question se poursuit jusqu’à la fondation. Une charge qui était répartie sur toute la longueur du mur se retrouve concentrée en deux points ; selon le sol et la fondation existante, un renforcement peut être nécessaire. C’est l’un des postes qui surprennent le plus à la lecture d’une étude.
Protéger la poutre du feu et de la corrosion
L’acier ne brûle pas, mais il perd rapidement sa résistance quand sa température monte lors d’un incendie. Une poutre porteuse non protégée peut alors fléchir et entraîner le plancher. Selon le type de bâtiment et les exigences applicables, la poutre reçoit un encoffrement en plaques de plâtre spéciales feu, une peinture intumescente qui gonfle sous la chaleur pour former un isolant, ou un flocage. Le niveau de protection requis se vérifie auprès du bureau d’études, et en copropriété, auprès du syndic.
À l’intérieur d’une maison sèche, une poutre reçoit au minimum un primaire antirouille. Dans un mur exposé à l’humidité, comme une ouverture sur un sous-sol ou une façade, une galvanisation ou une peinture adaptée est plus sûre. Les profilés et leurs assemblages relèvent par ailleurs de la norme NF EN 1090 lorsqu’ils sont fournis comme composants de structure, avec marquage CE et classe d’exécution, dont l’application exacte dépend de l’ouvrage.
Copropriété, mairie, assurance : les démarches avant de casser
En copropriété, les murs porteurs font en règle générale partie des parties communes : l’ouverture suppose une autorisation de l’assemblée générale, souvent sur présentation de l’étude de structure. Le règlement de copropriété précise ce qu’il en est. Si les travaux modifient l’aspect extérieur, une déclaration préalable est à déposer ; se renseigner en mairie, d’autant plus aux abords d’un monument historique.
L’ouverture d’un mur porteur touche à la solidité de l’ouvrage et relève de la garantie décennale : vérifiez l’attestation d’assurance de l’entreprise avant de signer, en contrôlant que l’activité de gros œuvre ou de structure y figure bien. Le guide des garanties et assurances en métallerie détaille ces vérifications, et celui pour comparer un devis de métallier aide à repérer ce qui manque, étude, étaiement ou protection au feu en tête. Une ouverture vitrée dans une cloison sans fonction porteuse obéit à d’autres règles, exposées dans le guide pour poser une verrière intérieure.
Trois questions sur la poutre IPN
- Un maçon ou un métallier peut-il choisir la poutre sans bureau d’études ?
- Le professionnel sérieux refuse de dimensionner seul une ouverture dans un mur porteur. Son assurance l’exige souvent, et l’expérience ne remplace pas une descente de charges. L’étude coûte peu au regard des réparations qu’elle évite.
- Faut-il une ou deux poutres dans l’ouverture ?
- Tout dépend de l’épaisseur du mur et de la charge. Dans un mur épais, deux profilés jumelés, un de chaque côté, reprennent chacun une partie de la maçonnerie et sont reliés entre eux. C’est l’étude de structure qui le fixe.
- Peut-on laisser la poutre apparente ?
- Oui, l’acier apparent plaît dans les intérieurs de style atelier. Il faut alors une protection au feu compatible avec un aspect visible, comme une peinture intumescente, si le bâtiment l’exige, et une finition soignée des soudures et des boulons.
La rubrique matériaux et structures métalliques présente les autres profils et traitements de l’acier.
Sources : NF EN 1993 (Eurocode 3, calcul des structures en acier), NF EN 1090 (exécution des structures en acier et en aluminium).
